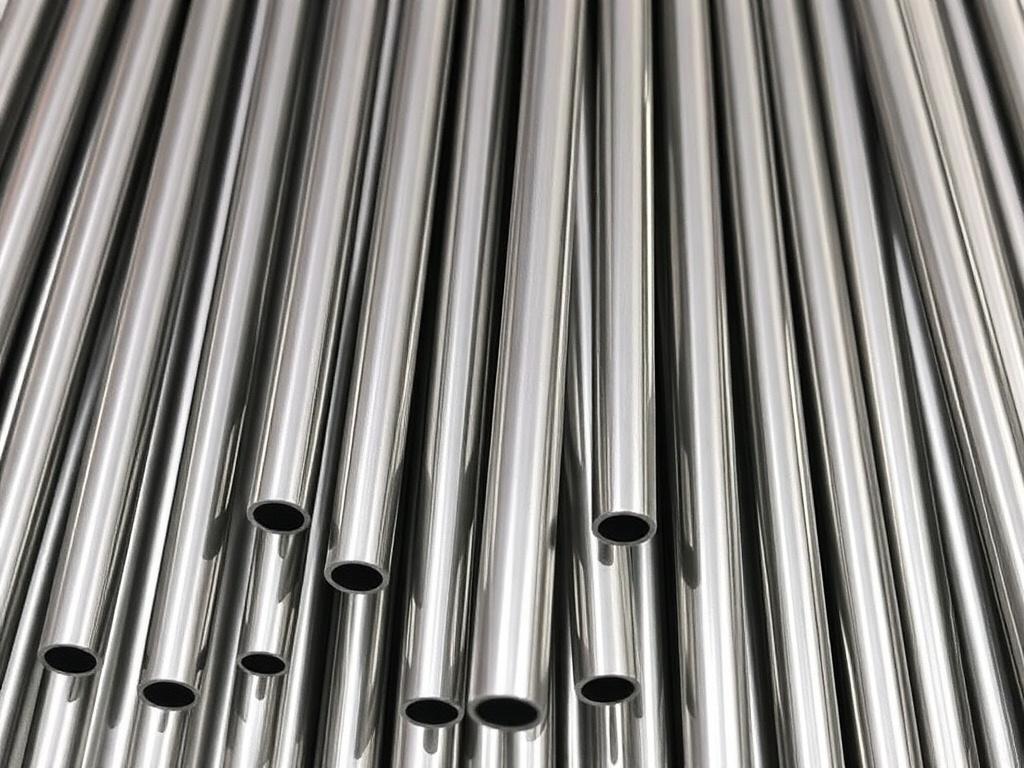

Капиллярные нержавеющие трубы: маленький диаметр, большие задачи

Капиллярные нержавеющие трубы — это те самые тонкие трубки, которые часто остаются незаметными, но без них не заработает масса приборов и систем. Они выглядят просто: тонкий, ровный ствол из металла. По факту это сложный продукт с требованиями к геометрии, чистоте поверхности и методам соединения. В статье разберем, что это за трубы, из чего их делают, как их обрабатывать и где они незаменимы.

Я постараюсь объяснить понятно и практично: какие параметры важны, какие проблемы чаще встречаются и как выбрать поставщика, чтобы не получить брак. Текст рассчитан на инженера, монтажника и того, кто просто хочет понять, зачем нужны эти тонкие трубки.

Что такое капиллярные трубы и почему они важны

Капиллярные трубы — это нержавеющие трубки малого диаметра, обычно рассчитанные на внутренние и внешние системы, где важны точность размеров и устойчивость к коррозии. Они используются там, где обычная труба слишком громоздка: в измерительных линиях, медицинских приборах, холодильном оборудовании и топливных системах. Больше информации про преимущества капиллярных труб, можно узнать пройдя по ссылке.

Важно понимать, что маленький диаметр требует точного контроля на каждом этапе: от прокатки или сварки до окончательной термообработки и контроля поверхности. Ошибки в стенке или в качестве шва приводят к протечкам или к ускоренной коррозии, поэтому стандарты здесь строже, чем для обычных труб большого диаметра.

Материалы и марки нержавеющей стали

Марки, которые чаще всего используют

В капиллярных трубах обычно применяют аустенитные марки стали. Самые распространенные — 304 и 316L. Марка 304 хорошо подходит для большинства общих задач: она доступна по цене и обладает хорошей технологичностью. Если среда содержит хлориды или нужна повышенная коррозионная стойкость, предпочтительнее 316L, у которой добавлен молибден.

В отдельных случаях используют легированные и специального назначения стали, но это уже узкоспециальные решения для агрессивных сред или высокой температуры. Выбор марки всегда зависит от среды эксплуатации и требований к долговечности.

Сравнение 304 и 316L

Параметр	304	316L
Коррозионная стойкость	Хорошая в нейтральных средах	Выше, особенно против хлоридов
Свариваемость	Отличная	Очень хорошая, минимальная карбидная сенсибилизация
Стоимость	Ниже	Выше
Типичные применения	Инструментальные линии, вентиляция, общие установки	Медицинские и химические установки, морская среда

Таблица показывает общие различия. На практике всегда учитывайте конкретные рабочие условия: температура, агрессивность среды, требования к чистоте и сварке.

Технология изготовления

Капиллярные трубы изготавливают двумя основными способами: безшовные и сварные. Безшовные получают из прутка или калибруют холодной тянущей обработкой. Сварные трубки, часто лазерно или электродуговой технологией, затем проходят редуцирование и отжиг, чтобы получить требуемую геометрию и механические свойства.

Ключевая операция — холодная вытяжка или калибровка. Она обеспечивает точный внешний и внутренний диаметр, минимальную шероховатость и прямолинейность. После формообразования обычно проводят термообработку и травление для удаления оксидной пленки и улучшения коррозионной стойкости.

Типичные размеры и допуски

Для капиллярных труб диапазон внешних диаметров обычно лежит в пределах от долей миллиметра до нескольких миллиметров. На практике часто встречаются трубы с наружным диаметром от 0,5 до 12 мм и толщиной стенки от 0,10 до 1,0 мм. Точные допуски зависят от требований заказчика и технологии производства.

Кроме диаметра и толщины стенки важны прямолинейность, concentricity и чистота внутренней поверхности. Эти параметры влияют на монтаж, герметичность и пропускную способность.

Ключевые параметры и требования

При выборе капиллярных труб обратите внимание на несколько критически важных параметров. Они определяют пригодность трубы к конкретному применению и влияют на стоимость монтажа.

Внешний диаметр и толщина стенки. От них зависит механическая прочность и возможность гибки.
Внутренний диаметр и гладкость внутренней поверхности. Важны для минимизации потерь давления и предотвращения загрязнений.
Прямолинейность и концентричность. Нужны для точного монтажа и надежных соединений.
Поверхностная отделка и пассивация. Чистая поверхность лучше сопротивляется коррозии и позволяет проводить герметизацию.
Документация и сертификаты. Сертификаты на материал, результаты испытаний и отчеты о контроле качества существенно снижают риск проблем.

Ниже — ориентировочные значения некоторых параметров для типичных задач.

Параметр	Ориентировочный диапазон
Наружный диаметр	0,5 — 12 мм
Толщина стенки	0,10 — 1,0 мм
Шероховатость поверхности Ra	0,2 — 0,8 мкм
Прямолинейность	зависит от длины; задается в мм на метр

Монтаж, гибка и соединения

Работа с капиллярными трубами требует аккуратности. При гибке без посадочного мандрела тонкая стенка сморщивается и появляются заусенцы. Для аккуратной гибки используют мандрел, который поддерживает внутренний диаметр, или специализированные гибочные аппараты с минимальным радиусом изгиба.

Соединять капиллярные трубы можно разными способами. Наиболее распространены: пайка и мягкая пайка для тонких стенок, TIG сварка в специальных режимах, пуш-фитинги и компрессионные фитинги. Выбор зависит от требований к герметичности, температуре и доступности сервиса.

Практические советы по монтажу

Перед монтажом промойте трубы от окалин и грязи. Частицы внутри трубки приведут к засорению и нарушению работы приборов.
При использовании компрессионных фитингов следите за качеством фланцев и резьб. Перетяжка может повредить тонкую стенку.
Проводите испытания давлением после монтажа. Для тонких труб предпочитают гидростатические тесты при умеренных давлениях.
При необходимости пассивации после резки или сварки обработайте концы, чтобы восстановить коррозионную стойкость.

Примеры применений

Список применений капиллярных труб широк. Они становятся критичными там, где важны точность и надежность при малых объемах среды.

Контрольно-измерительная аппаратура: подвода датчиков давления и температуры.
Медицинское оборудование: доставка газов и жидкостей в инструментах и аппаратах, где требуется стерильность и чистота.
Холодильная техника: линии для хладагента и капиллярные сопла.
Автомобильные и авиационные системы: топливные и тормозные линии малого диаметра в специализированных узлах.
Лабораторные и научные установки: химические дозирующие и пробопроводные линии.

В каждом из этих случаев требования к материалу и обработке будут свои. Например, в медицине важна биосовместимость и стерильность, а в холодильной технике — устойчивость к низким температурам и к хладагентам.

Преимущества и ограничения

Капиллярные нержавеющие трубы дают несколько очевидных плюсов: высокая коррозионная стойкость, точность геометрии, возможность работы в агрессивных средах и компактность. Они идеально подходят для систем, где важна микрогерметичность и чистота потока.

Но есть и ограничения. Тонкая стенка означает уязвимость при механических воздействиях, требуются профессиональные методы гибки и соединения, а также более тщательная упаковка и хранение. Кроме того, стоимость нержавеющей капиллярной трубы выше, чем у обычного медного или пластикового аналога.

Как выбирать поставщика и что проверять при приемке

При выборе поставщика обращайте внимание не только на цену, но и на качество контроля, наличие сертификатов и опыт поставок в вашу отрасль. Просите протоколы испытаний, сертификаты на металл и примеры продукции.

При приемке проверяйте: соответствие диаметра и толщины стенки, прямолинейность, отсутствие механических дефектов и качество внутренней поверхности. Для критичных систем требуйте пробное давление и отчет о влагосодержании и очищенности.

Запрашивайте сертификат материала и результаты механических испытаний.
Проверяйте упаковку на предмет защиты от повреждений и коррозии.
Просите пробные партии перед крупной закупкой, особенно при смене поставщика.

Заключение

Капиллярные нержавеющие трубы — небольшой по сечению, но важный элемент множества технических систем. Они требуют внимательного подхода к выбору марки стали, технологии изготовления и методам соединения. Если учесть ключевые параметры — диаметр, толщину стенки, чистоту внутренней поверхности и качество соединений — вы получите надежную и долговечную систему. Работайте с проверенными поставщиками, тестируйте партии и соблюдайте правила монтажа. Тогда эти тонкие трубки отработают без сюрпризов годы и десятилетия.
